Introducción

Las estaciones eran:

• Puesto Hernandez 33 kV
• Pampa de Tril 132 kV
• La primavera 33 kV

Las mismas se encontraban fuera de servicio desde el año 2005, por lo cual se debió realizar un relevamiento exhaustivo de las instalaciones, con pruebas de funcionalidad y eléctricas a los equipos seleccionados por el cliente.

Tareas realizadas

Dentro de las tareas que se realizaron, las podemos divir en las siguientes categorías:

• Pruebas de funcionalidad de equipos eléctricos
• Ensayos eléctricos
• Ingeniería de reemplazo de interruptor y seccionador
• Ingeniería, configuración y pruebas de relés diferenciales de transformador.

Funcionalidad de equipos

Se realizaron pruebas de funcionalidad de equipos de maniobra dentro de las tres estaciones, verificando que el funcionamiento indicado en la documentación se corresponda con la realidad de la estación.

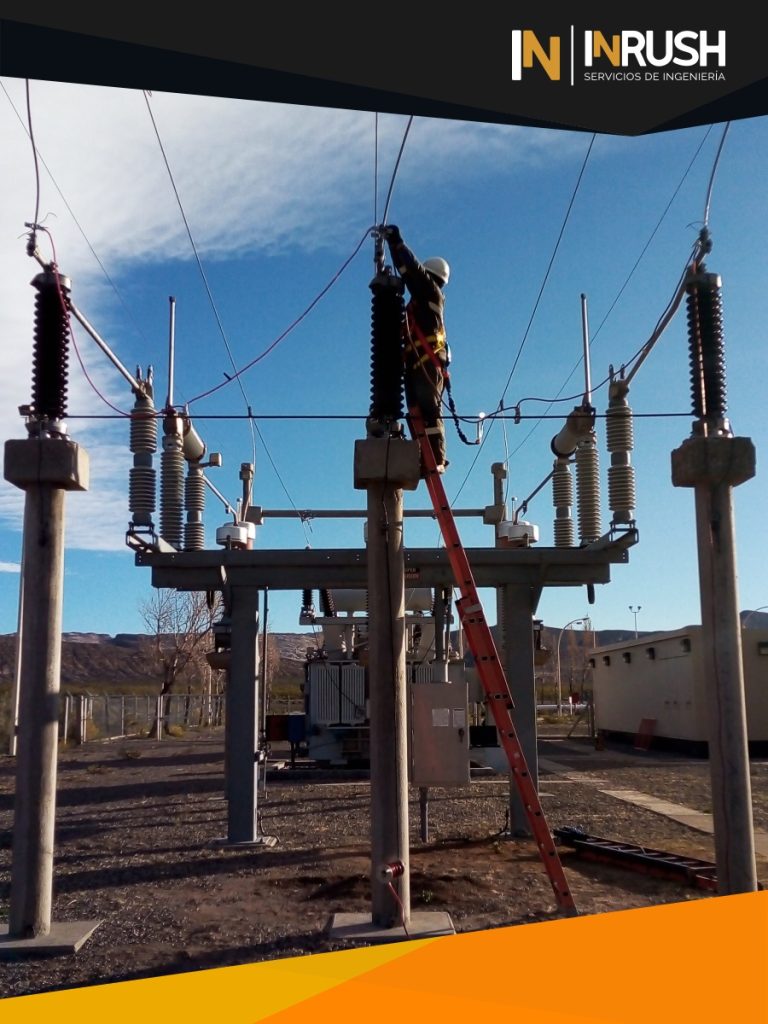

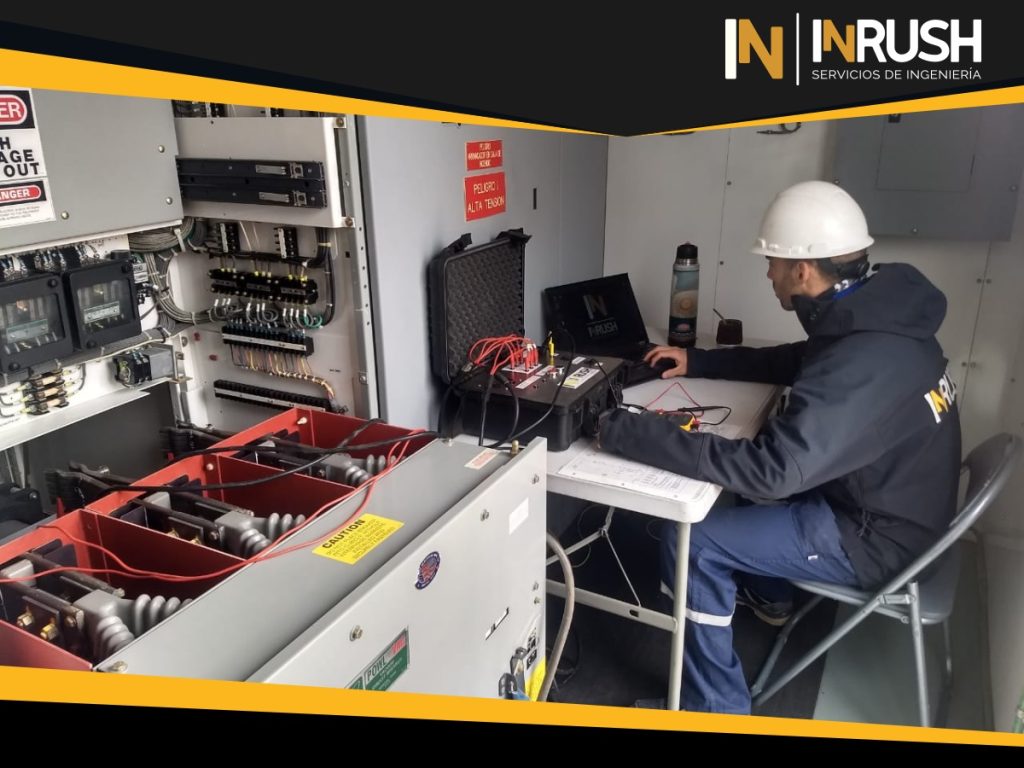

Ensayos eléctricos

Equipos de maniobra

• Medición de resistencia de aislación
• Medición de resistencia de contacto
• Verificación de tiempo de apertura
• Verificación de consumo motor

Equipos de medición (TI TV)

• Medición de resistencia de aislación
• Resistencia de bobinado secundario
• Curva de excitación
• Medición de tangente delta
• Medición de relación de transformación

Cables de media tensión

• Resistencia de aislación, IP y RAD

Ingeniería interruptor y seccionador

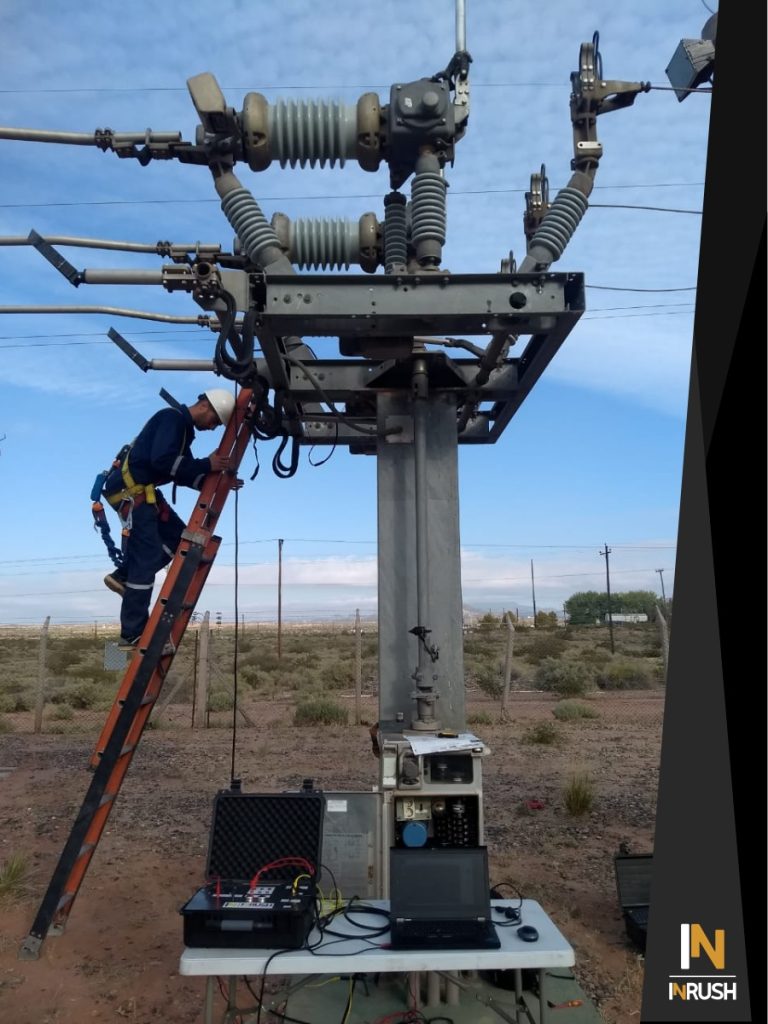

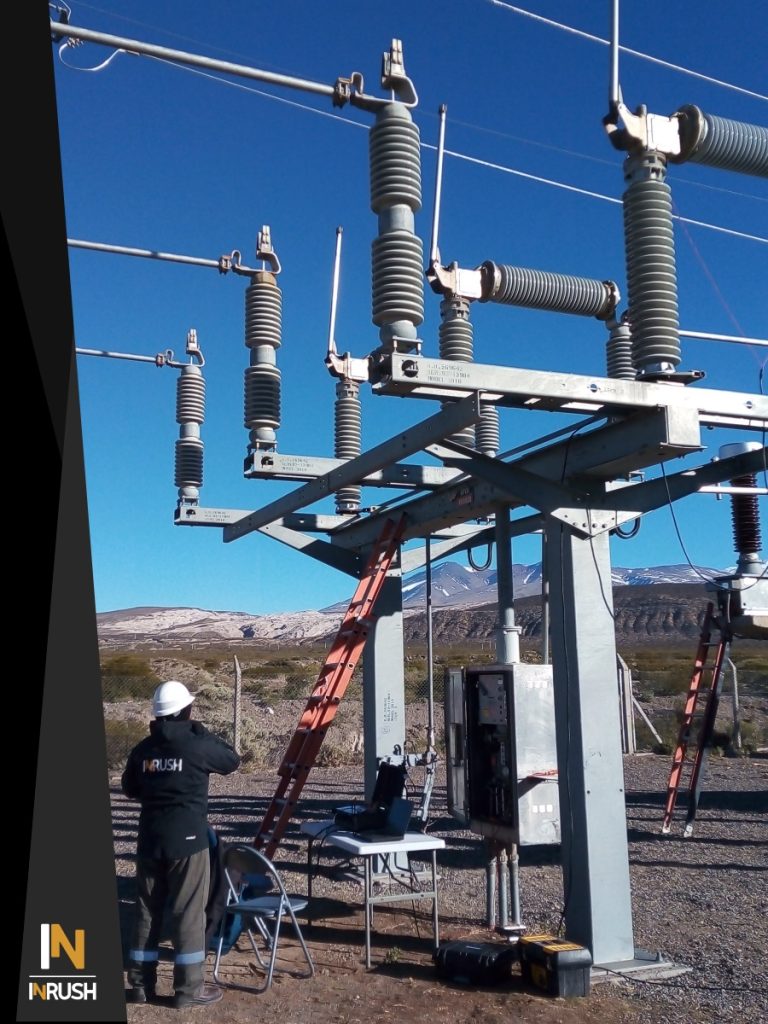

Luego de las pruebas el cliente tomo la decisión de reemplazar un seccionador y un interruptor, a lo cual realizó la ingeniería eléctrica y electromecánica de los mismos.

Reemplazo de relé de protección

Se reemplazaron tres relés de protección de transformadores.
Para ello el equipo de Inrush realizó la ingeniería eléctrica para el conexionado de los mismos.

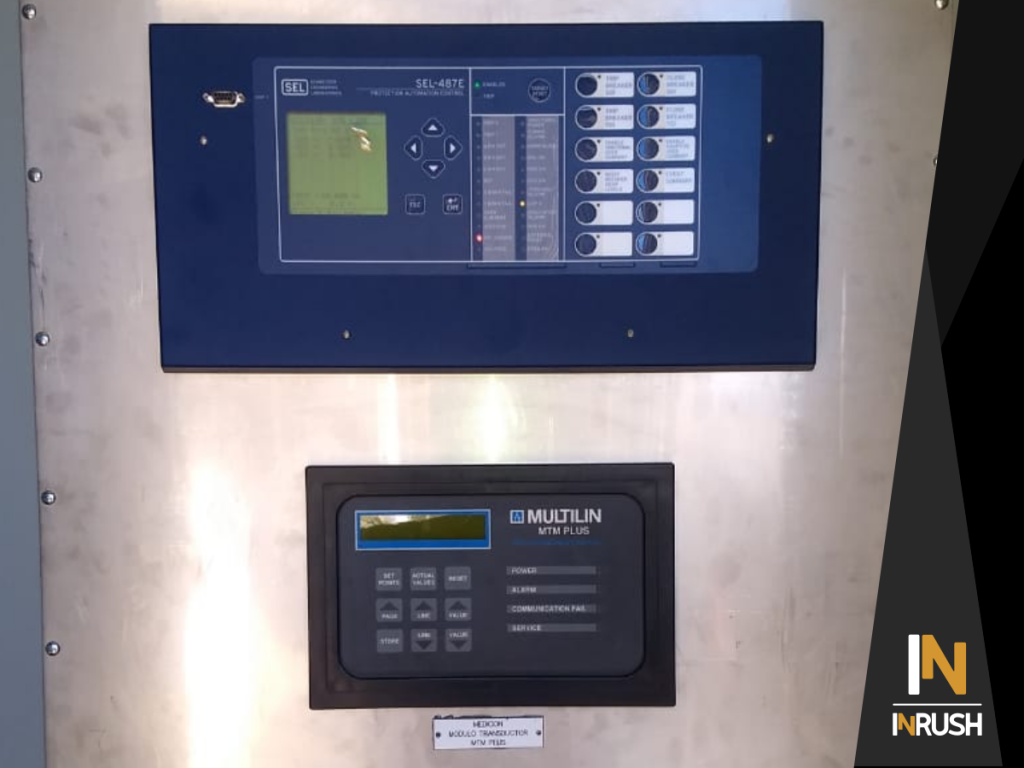

También, la ingeniería de protección, configurando los equipos marca SEL modelo 487E, cuya función principal es la protección diferencial del transformador.
Por último se realizaron las pruebas de inyección secundaria para verificar el correcto funcinamiento de los equipos instalados.
