Introducción
En las semanas de fines de marzo principio de abril, el personal de Inrush se encontraba trabajando en la parada de planta de la Central Térmica Villa María de MSU Energy, realizando los ensayos de mantenimiento en los equipos de protección eléctrica.
Al ser una parada de planta se tuvo que trabajar con tiempos acotados por lo cual queremos agradecer al personal de MSU por la buena predisposición para poder realizar las tareas .

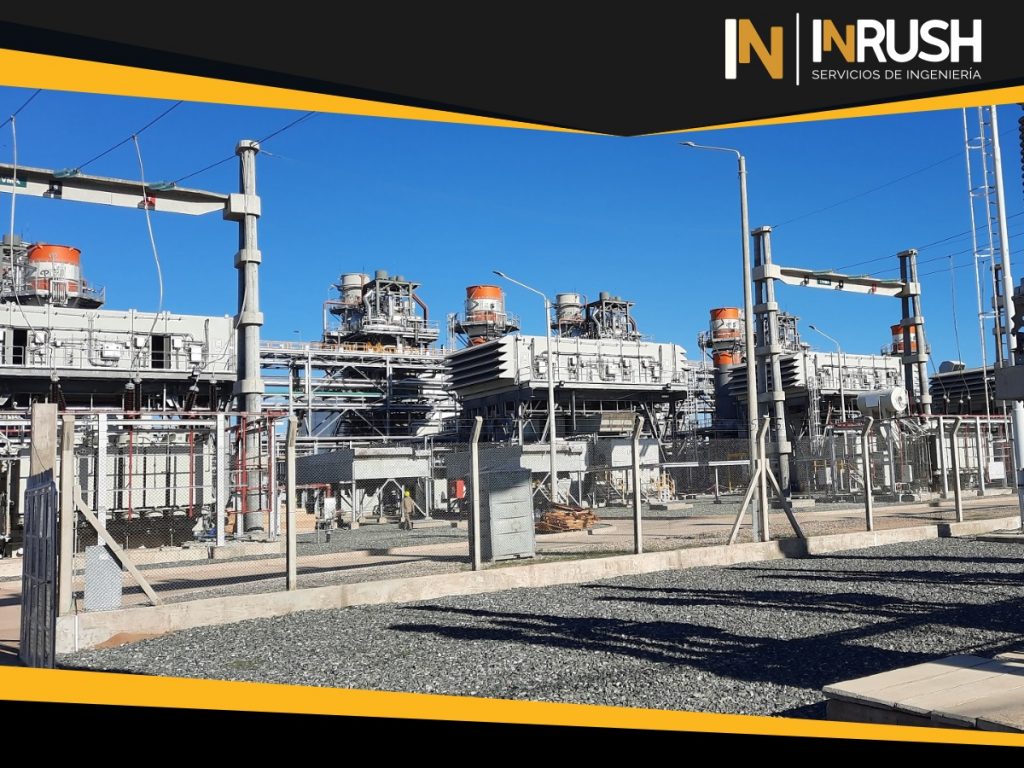

La central cuenta con 4 turbinas a gas y una turbina a vapor, cada una con su transformador elevador y 7 transformadores de SSAA. También se encuentra la ET de 132 kV con los 5 campos de acometida de la generación, un campo de acople de barras y un campo de salida de línea a ET Las Playas de EPEC.
Para más información respecto a la central referirse a la página de MSU en el siguiente link:
https://msuenergy.com/eb/nuestras-centrales/#central-termica-villa-maria
Pruebas
Se realizaron en total pruebas a:
- 6 Protecciones de generador G60
- 12 Protecciones de transformador T60
- 6 protecciones de acometida F60
- 2 protecciones de línea L90
Todas de la marca General Electric de la línea Multilin

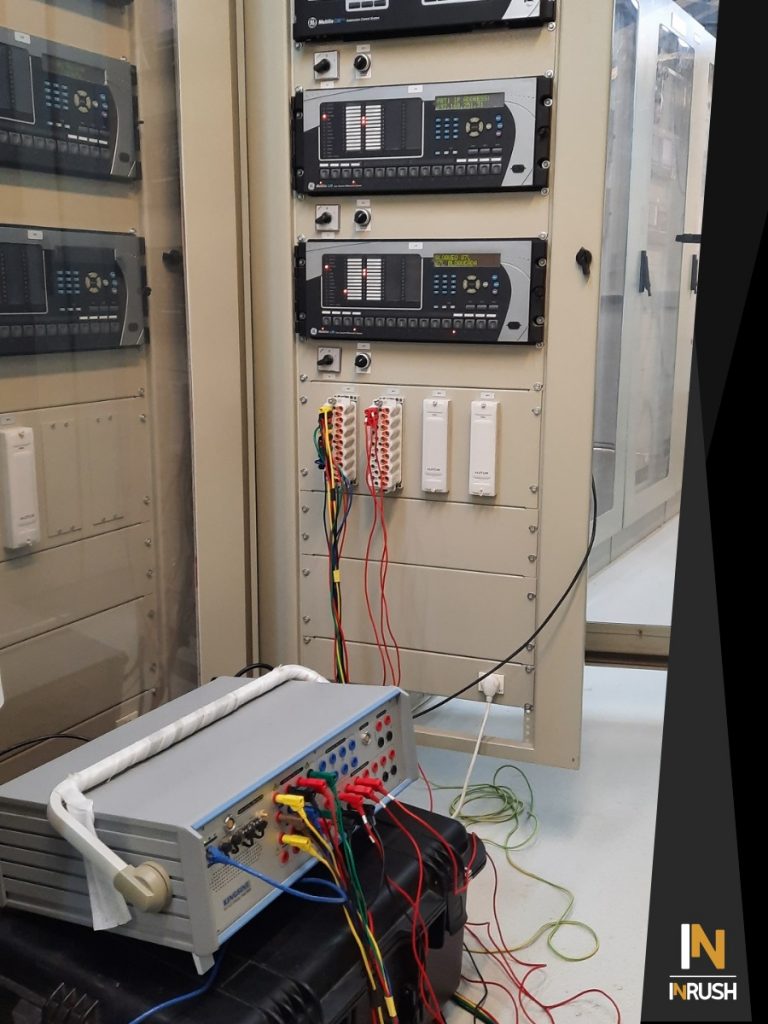

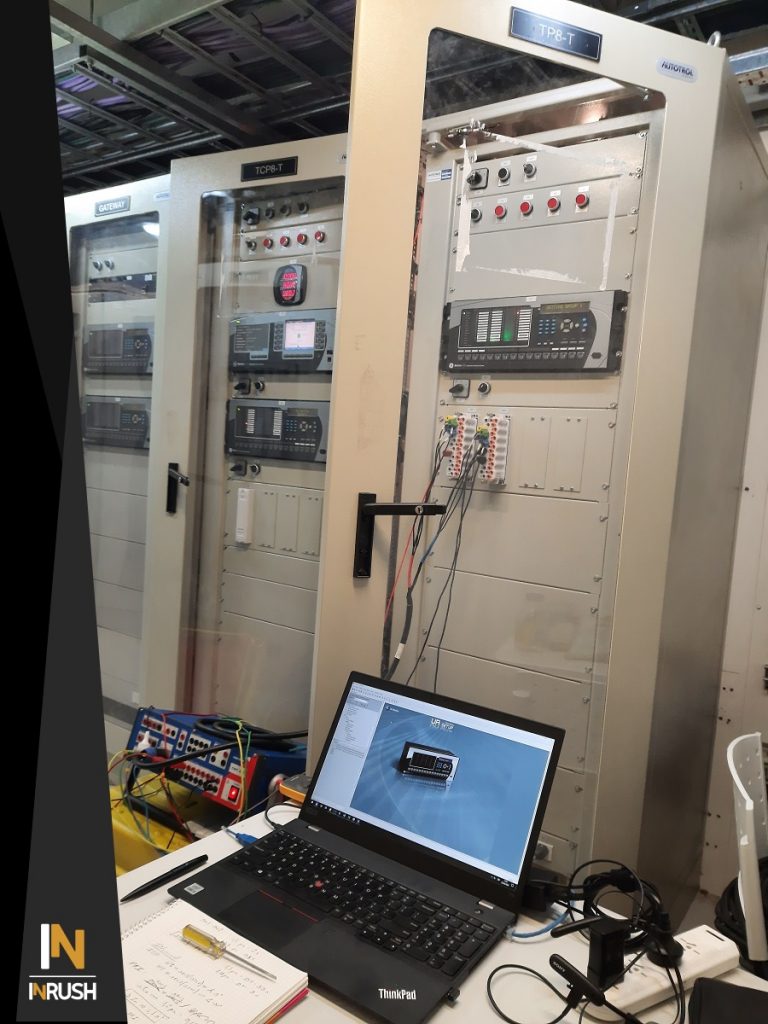

Pruebas a relés de generadores

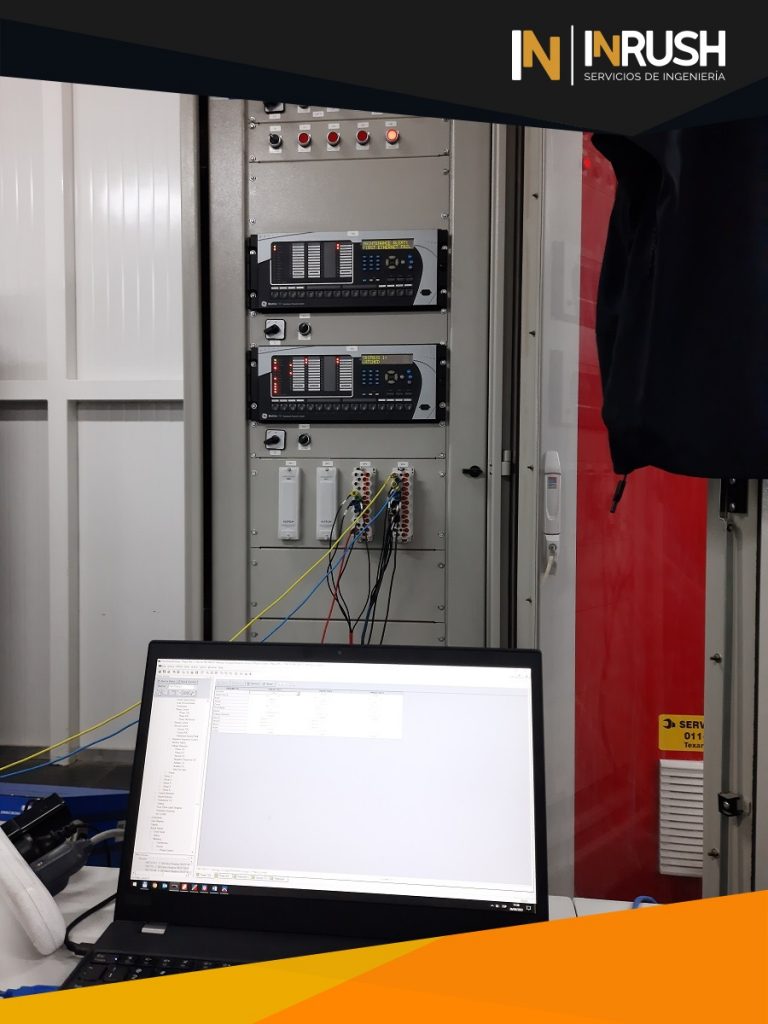

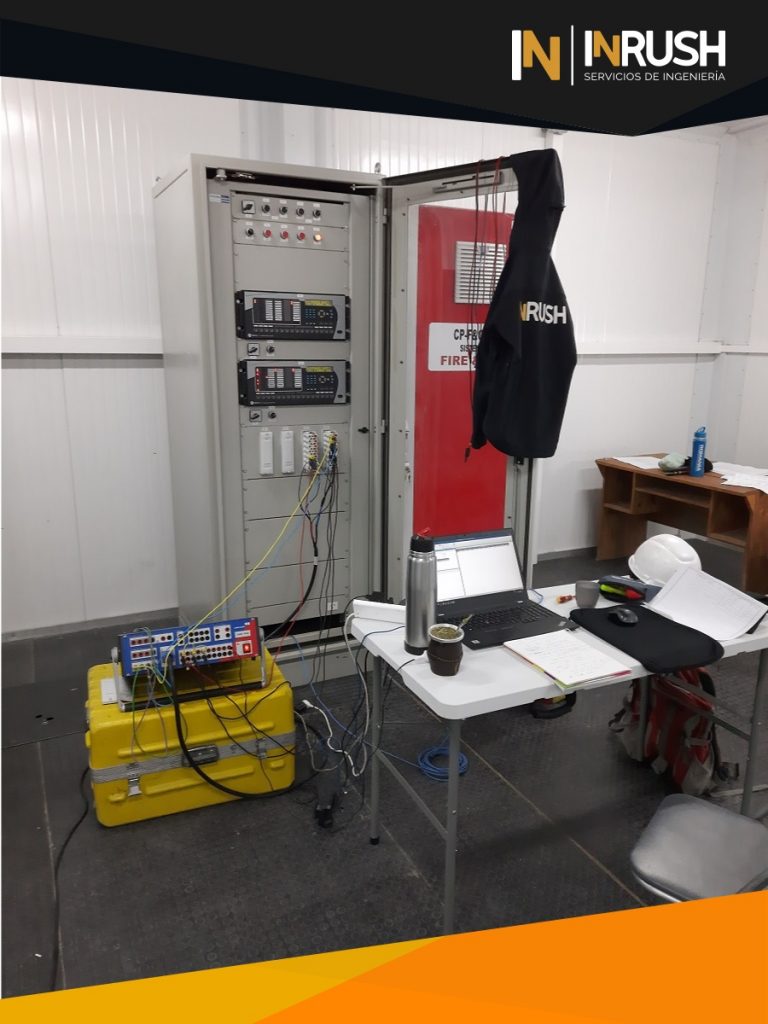

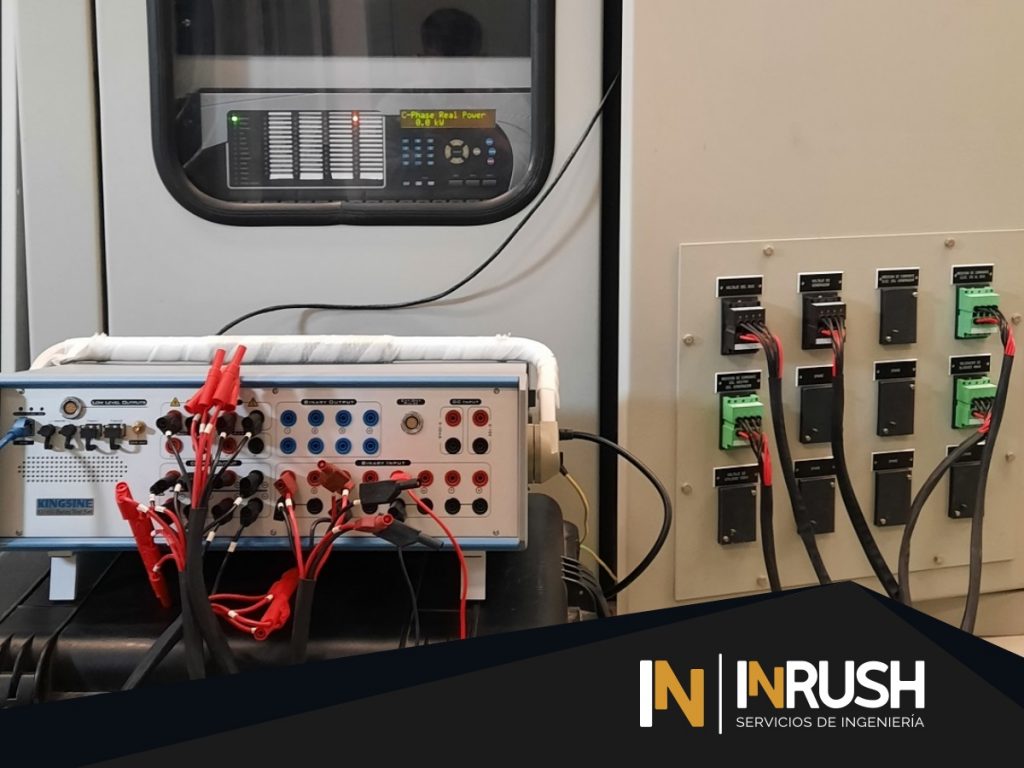

Cada generador contaba con su protección y el de la TV contaba con protecciones duplicadas.
Los equipos de las TG cuentan con ajustes muy similares ya que los generadores poseen la misma potencia, dentro de las funciones de protección, cabe destacar:
- ANSI87G Diferencial de generador
- ANSI 78 Fuera de paso o pérdida de sincronismo
- ANSI 40 Pérdida de Excitación
- ANSI 24 Sobreexcitación
Por otro lado, las protecciones de la TV cuentan con funciones como:
- ANSI87G Diferencial de generador
- ANSI 64R Falla estatórica al 100% mediante la medición de 3° armónico de tensiones.
- ANSI 24 Sobreexcitación
Pruebas a relés de transformadores
Todos los transformadores cuentan con protecciones similares, dentro de las que se destacan:
- ANSI 87T Diferencial de transformador
- ANSI 24 Sobreexcitación
- ANSI 87N RGF Falla a tierra restringida
Los trafos de servicios auxiliares presentan la complicación de que los TI que se utilizan son los de barra de generador y acometida de transformador, por lo cual transformadores de 2 bobinados fueron programados como transformadores de 3 bobinados.
Otro elemento que se tuvo que tener en cuenta fue la diferencia entre la corriente nominal de los TI que algunos de ellos eran de 5 A y otros de 1 A.
Pruebas a relés de línea
Son protecciones diferenciales de línea (ANSI 87L) con funciones de impedancia (ANSI 21) como respaldo.
La función de impedancia cuenta con 3 zonas hacia adelante, una hacía atrás y una no direccional. La zona 1 se encuentra deshabilitada siempre que la diferencial se encuentre habilitada y con canales de comunicación OK.
También cuenta con la opción de recierre y esquema de transferencia de disparo POTT.
Pruebas a relés de acometida
Son protecciones relativamente simples con funciones como sobrecorriente y sobre y subtensión. Se tuvo que tener en cuenta en la protección de acople el uso de 2 grupos de ajustes, por lo tanto se debieron realizar las pruebas para las funciones en cada uno de los grupos.
