Reemplazo de interruptores y TV, ET Henderson 500/220/132 kV

Descripción general

En el transcurso de los últimos años estuvimos acompañando a Elecnor de Argentina S.A. con la obra del reemplazo de interruptores y TV de 500 kV en ET Henderson 500/220/132 kV, con el mantenimiento a cargo de Transener S.A. De nuestra parte realizamos la ingeniería y la puesta en servicio.
Es un proyecto que llevo un tiempo superior al esperado ya que nos encontramos en la ejecución de los reemplazos con la pandemia, lo cual paralizó la ejecución de la obra.

Equipo de trabajo en la última intervención

En este proyecto se realizó el reemplazo de 10 interruptores y TV en 4 campos, dependiendo el campo se realizó el reemplazo de todos los polos o solamente algunos de ellos.
Debido a que se trabaja en una estación existente de EAT, cada intervención representaba una tarea compleja, ya sea en la ingeniería como en la puesta en servicio.
Otras complicaciones que plantea, al ser una intervención en una ET existente, se debió actualizar documentación de aproximadamente 50 años e integrar los nuevos equipos con instalaciones que no estaban pensadas para esta tecnología. Luego el equipo de puesta en servicio logró reducir los tiempos de intervención de nuestra parte de 5 días a 2 días por interruptor de forma progresiva con cada una de las intervenciones.

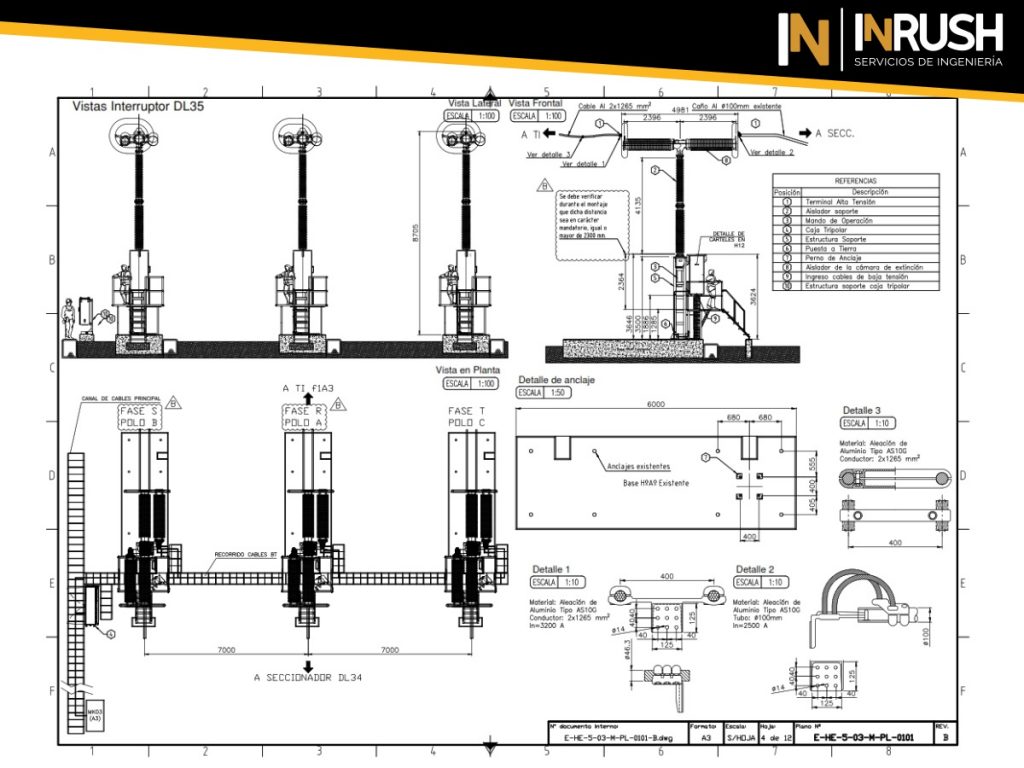

Ingeniería electromecánica Interruptor 500 kV

Equipos reemplazados

Interruptores

Existentes
DLF550 – Brown Boveri & Cie
Nuevos
HPL 550 TB2 – ABB (Interruptor de línea)
HPL 550 B2 – ABB (Interruptor de máquina)

Transformadores de tensión

Existentes
WS 525 N3 – Brown Boveri & Cie
Nuevos
DFK-525 – Arteche

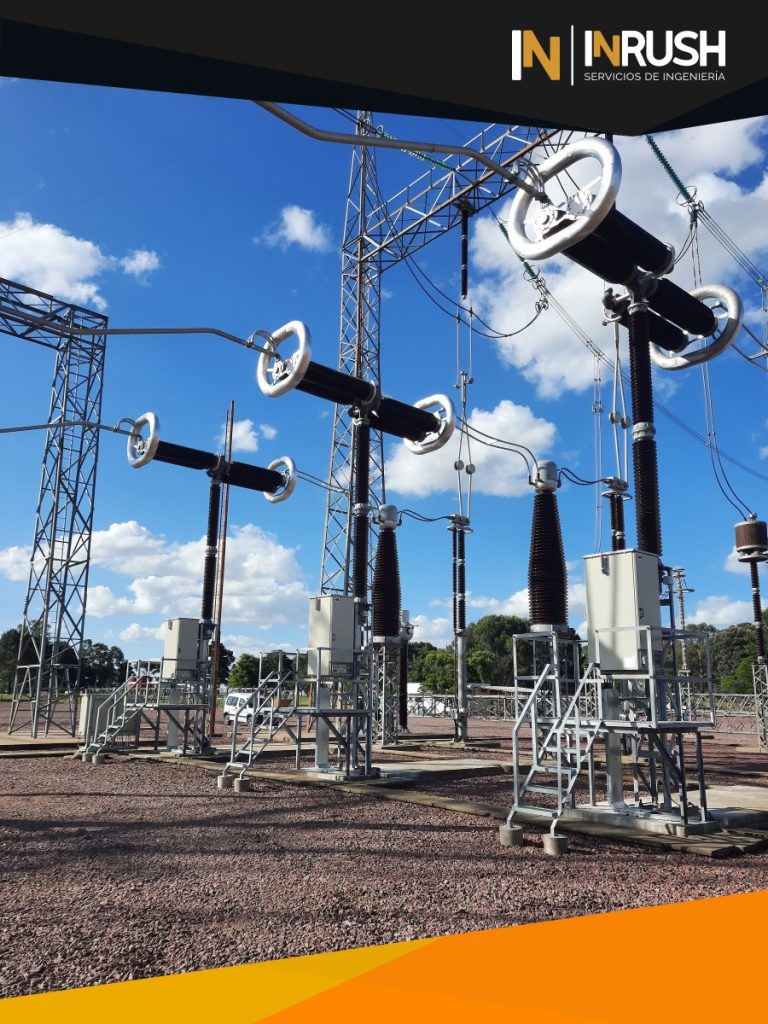

Interruptores de línea 500 kV instalados

Secuencia de las intervenciones

11/19: DL25 y DL11V [Interruptor de línea y TV]
12/19: DL71V [TV]
12/19: DT25 [Interruptor de máquina]
02/20: DL15 [Interruptor de línea]
03/20: DR65 (*) [Interruptor de máquina]
10/21: DL51V [TV]
11/21: DL55 [Interruptor de línea]
11/21: DL65 [Interruptor de línea]
12/21: DL45 [Interruptor de línea]
12/21: DL35-DL31V [Interruptor de línea y TV]

(*) Se finalizó la intervención el 18/03/2020 día previo a que se declaré la cuarentena obligatoria a nivel nacional.
Quedaron con la ingeniería realizada, pero sin reemplazar los interruptores de acople de barra DS15 y DS25.
