Este es un proyecto que se dividió en el tiempo en 2 etapas. La primera que se realizó fue la configuración y ensayos de los reconectadores RER 620 de ABB, la segunda, fue la modificación de los protocolos de comunicación de los reconectadores junto con la adaptación de la RTU, como última instancia, la configuración de la comunicación aguas arriba de la RTU con el SCADA.
Primera etapa. Configuración de reconectadores y pruebas.

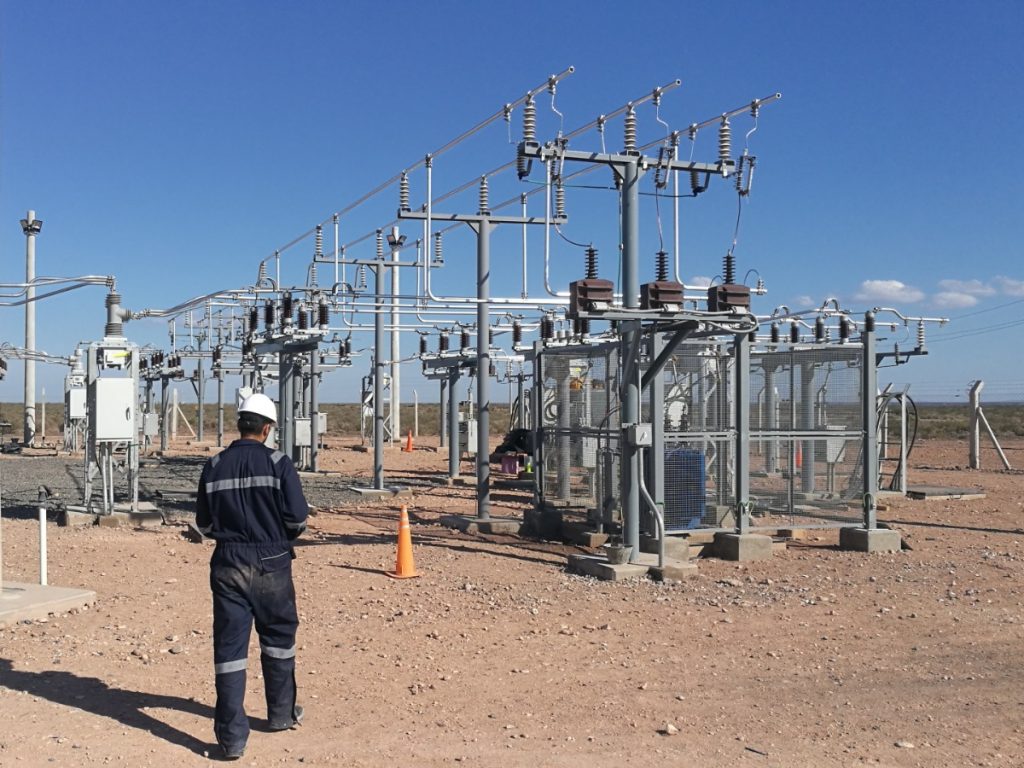

Se trata de una ET de 33 kV con 6 salidas de línea de las cuales 1 se utiliza como acometida de generación, 2 de las salidas eran para los yacimientos Sierras Blancas y Cruz de Lorena, el resto de las salidas serían a futuro, pero las mismas ya quedaban configuradas. Luego en las líneas utilizadas se conectan dos reconectadores, los cuales también fueron configurados y probados. Por último, se contaba con un reconectador en la playa que se utilizaba como acople de barras.
Las protecciones eran RER 620 de ABB, los cuales vienen diseñados para su uso con los Reconectadores de la misma marca. (Si bien se pueden utilizar con reconectadores de otras marcas muchas de las funciones que trae el equipo están diseñadas para su uso con el reconectador ABB y viceversa).
Se verificaron los ajustes en sitio con pruebas de inyección secundaria. De manera similar se verificó la actuación de los recierres.
Estos equipos se configuraron con comunicaciones a través de protocolo DNP3, con el cual se enviaban señales binarias, analógicas y se recibían comandos.
En esta etapa del proyecto se trabajó en conjunto con personal de ABB, encargados de la configuración de la RTU, por lo cual las pruebas del protocolo de comunicación se realizaron en conjunto con ellos.
Segunda etapa. Configuración de RTU
En esta etapa del proyecto se debió modificar la configuración de los IED’s de los reconectadores, ya que se solicitó que se añada el reporte de energía. El reporte de energía en los modelos de los RER 620 que se encontraban en sitio no se podía realizar a través de DNP3, por lo cual, con la conformidad del cliente final, fueron transmitidos a través de IEC 61850.

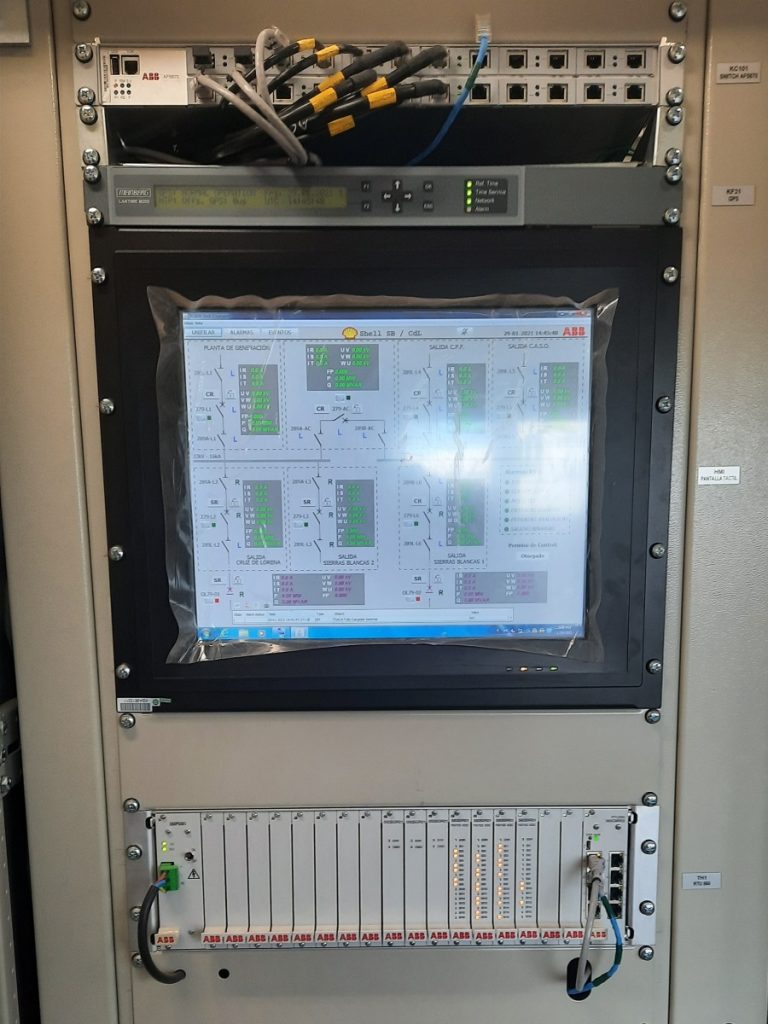

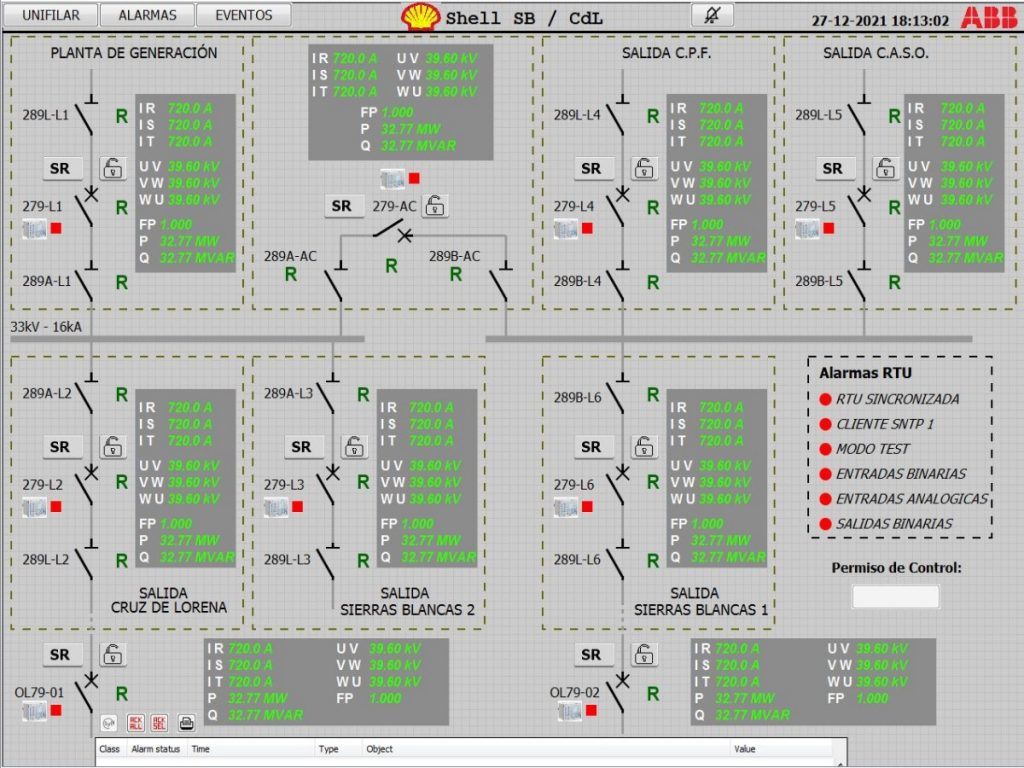

Luego, se debió añadir esta configuración a la RTU ABB, la misma era modelo RTU560. Como se tenía un HMI integrado en sitio, ante modificaciones de la configuración de la RTU, se debía cargar el último proyecto al HMI.
También, se debió configurar la RTU para que comunique aguas arriba al SCADA, a través, de protocolo Modbus.
Todas las modificaciones de las comunicaciones fueron probadas, las que se pudieron verificar de forma efectiva, se las realizó de forma efectiva y las pruebas al SCADA, fueron realizadas con simuladores de Modbus maestro (o cliente según nueva denominación).
