Introducción
Se realizaron las tareas de mantenimiento de los sistemas de protecciones del transformador elevador, transformador de SSAA y generador asociados a la turbina de gas TG12.
Grupo Eling es el encargado del mantenimiento de la central, la cual pertenece a EPEC.
Las tareas fueron realizadas en una parada de planta programada, la cual desafortunadamente se encontraba en plena pandemia (mayo del 2020). Se tomaron las medidas necesarias tanto el personal de Inrush como el personal de Grupo Eling para poder realizar las tareas de forma segura.
Sistemas de protección
Protección de transformador elevador

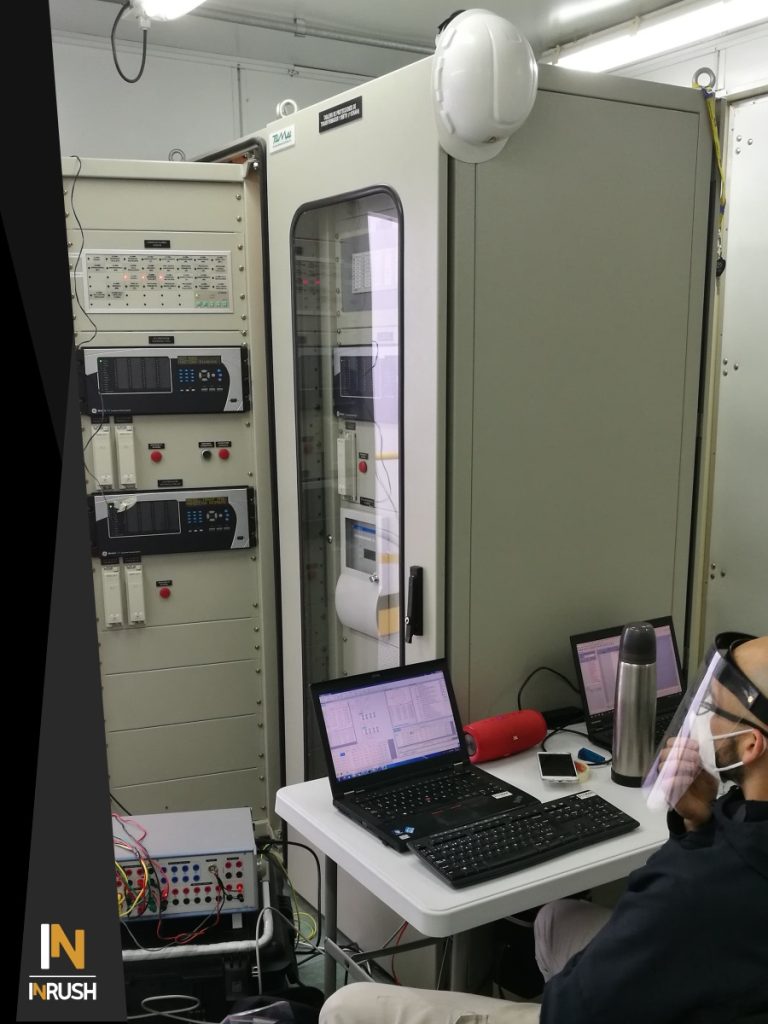

El transformador elevador cuenta con dos protecciones diferenciales de transformador de GE Grid Solutions modelo Multilin T60.
Dentro de las particularidades que tiene este sistema es que físicamente es un transformador de 2 bobinados, pero debido a la ubicación de los transformadores de corriente, se lo debe configurar como uno de 3 bobinados para un correcto funcionamiento de la función diferencial.
Dentro de las protecciones habilitadas se destacan:
- Diferencial de transformador ANSI 87T IEC PDIF
- Diferencial de tierra restringida ANSI 87RGF IEC PDIF
- Sobreexcitación o Volts per Hertz ANSI 24 IEC PVPH
Protección de transformador de SSAA
El transformador de SSAA cuenta con un IED tambíen Multilin T60. En este caso, no se cuenta con protección de sobreexcitación, pero las funciones diferenciales se encuentran activas.
Protección de generador

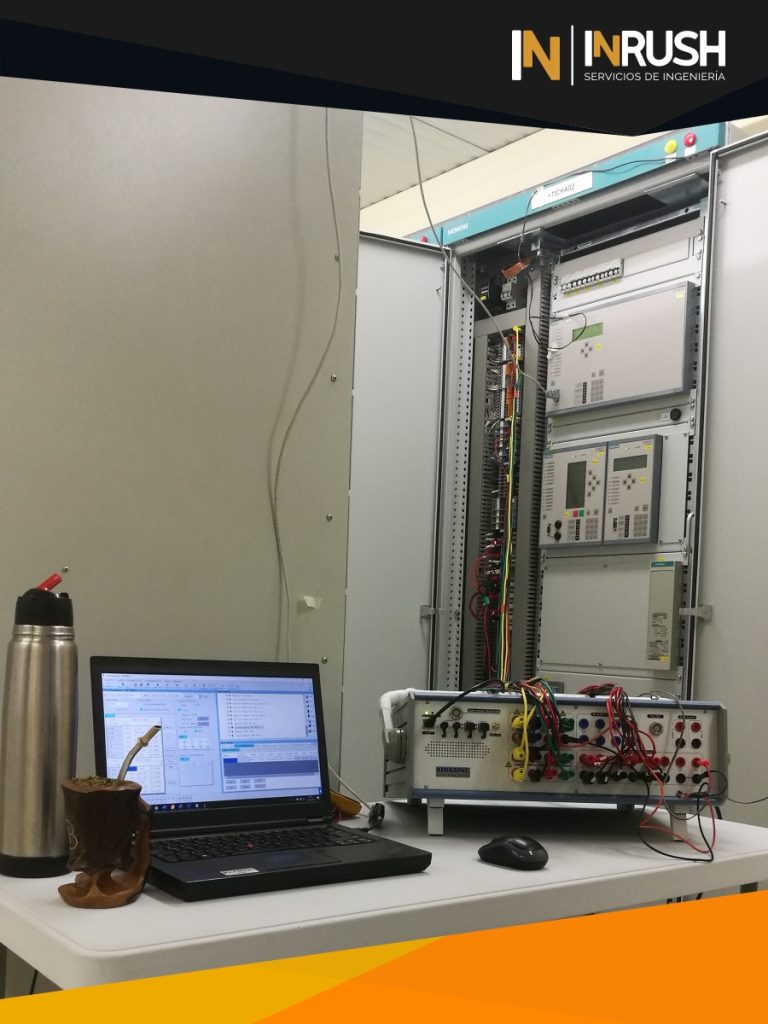

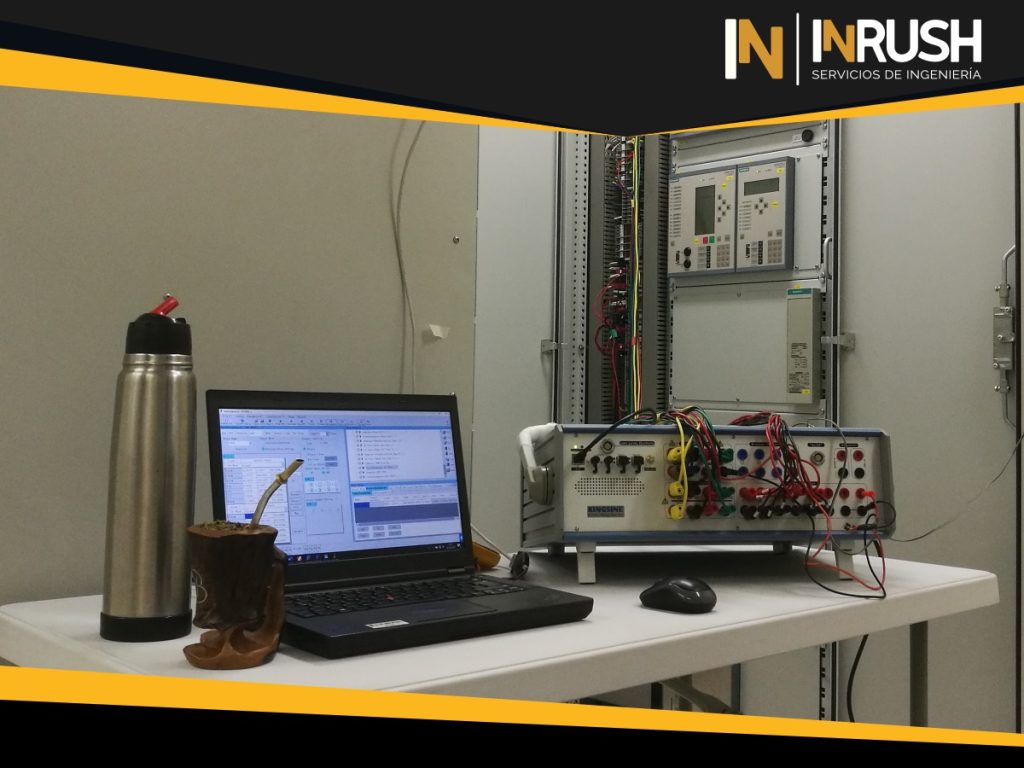

El generador cuenta con dos protecciones SIEMENS 7UM62. Prácticamente ambas son duplicadas salvo un par de funciones propias de cada protección.
Una de ellas cuenta con un inyector de baja frecuencia de 1-3 Hz para la función de falla rotórica al 100% y la otra cuenta con un inyector de 20 Hz para la función de falla estatórica al 100%. También se cuenta con un medidor de 4-20 mA asociado a un transductor que mide la corriente continua que circula por la resistencia de neutro.
Dentro de las funciones destacadas, además de las anteriormente mencionadas, se encuentran:
- Diferencial de generador ANSI 87G IEC PDIF
- Pérdida de excitación o pérdida de campo ANSI 40 IEC PDIS
- Fuera de paso o pérdida de sincronismo ANSI 78 IEC PPAM
- Energización inadvertida ANSI 50/27 IEC PVOC
