Se trata de una estación de 132/33/13,2 kV en la localidad de Cipolletti provincia de Río Negro. Una obra ejecutada por EDVSA y luego operada por Transcomahue.

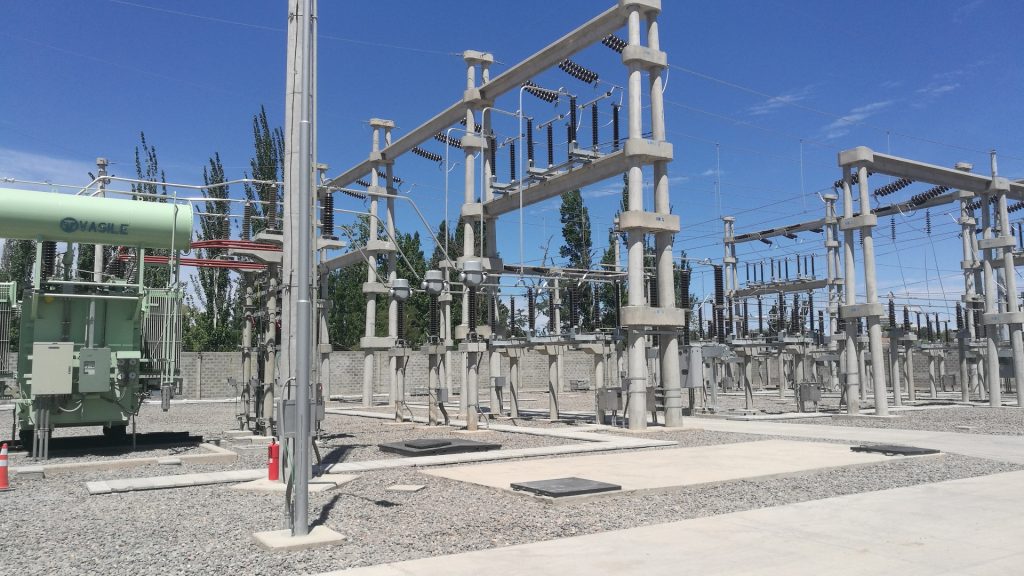

La misma cuenta en 132 kV con barra principal y barra de transferencia,2 campos de línea, un campo de transformador y un campo de acople de barras. En 33 kV una celda de acometida de transformador y 2 salidas de línea. Por último, en 13,2 kV una celda de acometida de transformador y 5 salidas de línea.

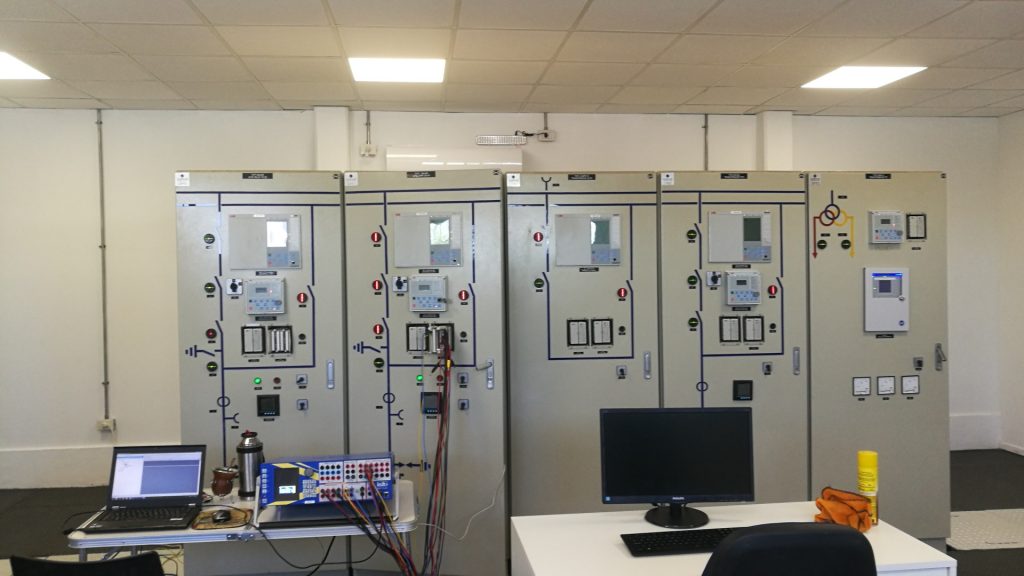

Las tareas que se realizaron en la ET, fue la configuración y ensayos de las protecciones de todos los niveles de tensión.
Como parte de la configuración se debió realizar la comunicación en vertical, por medio del protocolo de comunicación IEC 61850. La parte interesante del proyecto, fue la comunicación en horizontal con el mismo protocolo, es decir, los interdisparos y enclavamientos entre los distintos campos y niveles de tensión.
Todo el proyecto contaba con protecciones ABB, lo cual facilitó la tarea por decirlo de una manera.

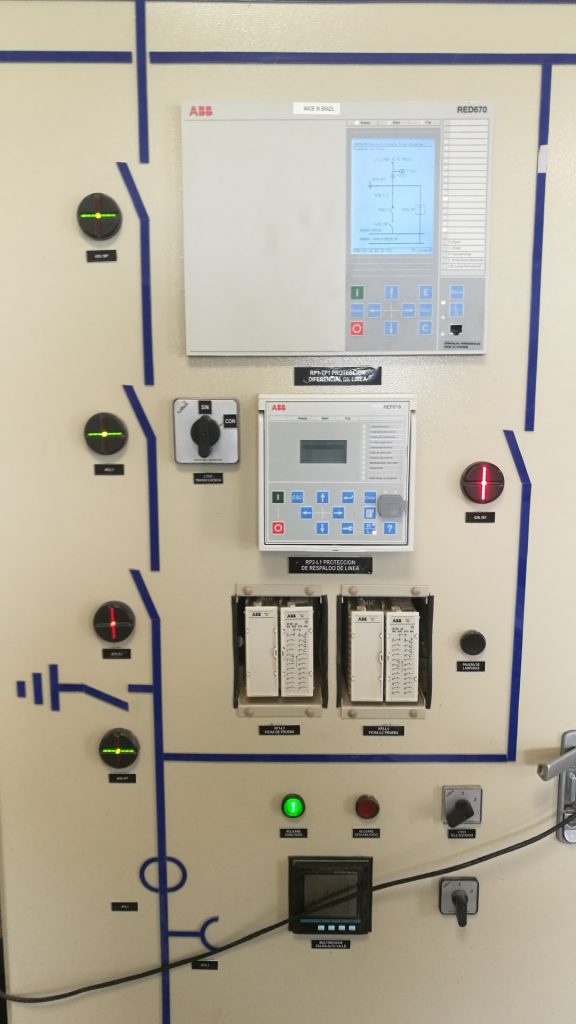

En los campos de línea se contaba con una protección principal diferencial de línea RED 670 (con funciones de impedancia configuradas y probadas) y una protección de respaldo REF 615.
El campo de transformador estaba compuesto por una protección principal diferencial de transformador RET 670 con una protección de respaldo REF 615 en el nivel de 132 kV y una REF 615 utilizada como protección de cuba.
En el campo de acople como protección principal una diferencial de barra REB 670 y de respaldo una REF 615.
Luego todas las celdas contaban con REF 615 con la posibilidad de configuración de recierre.
También se debió configurar y probar las protecciones RED 670 de extremo de línea en las ET Cipolletti y Alto Valle, con la particularidad que la de Alto Valle pertenecía al EPEN, por lo cual la configuración varía un poco. Estas protecciones no utilizaban ningún tipo de protocolo de comunicación.
